진공식 충진기

Filling machine (Vacuum type)
  • 사이즈125 * 139 * 219 cm (가로 * 세로 * 높이)
  • 노즐수2~8 개
  • 전원단상 220 v

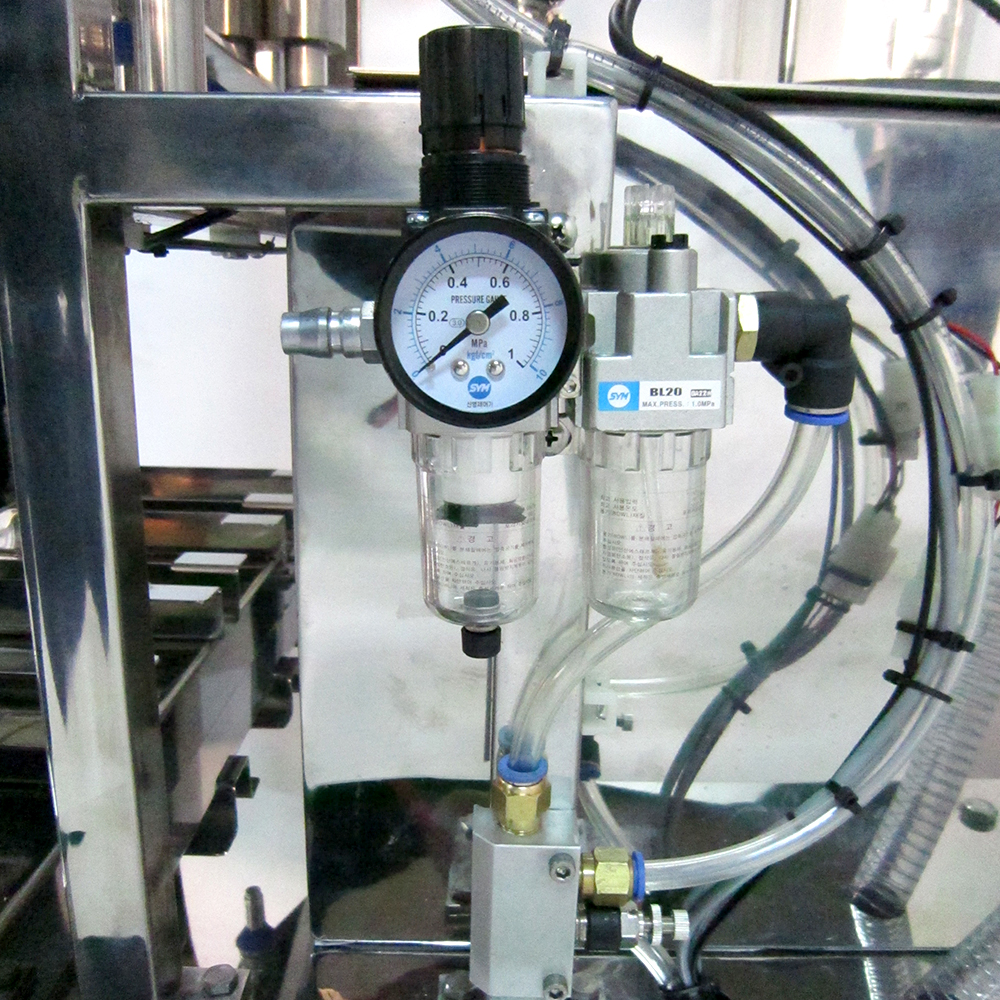

  • 에어4~5 ㎏/㎠
  • 생산케파24 BPM
  • 충진방식진공 방식

Features 제품의 특징

거품많은 액상충진에 적합

공기를 흡입하는 진공의 힘으로 충진이 되어, 거품이 많은 액상 충진에 적합합니다.

간편한 용량 조절

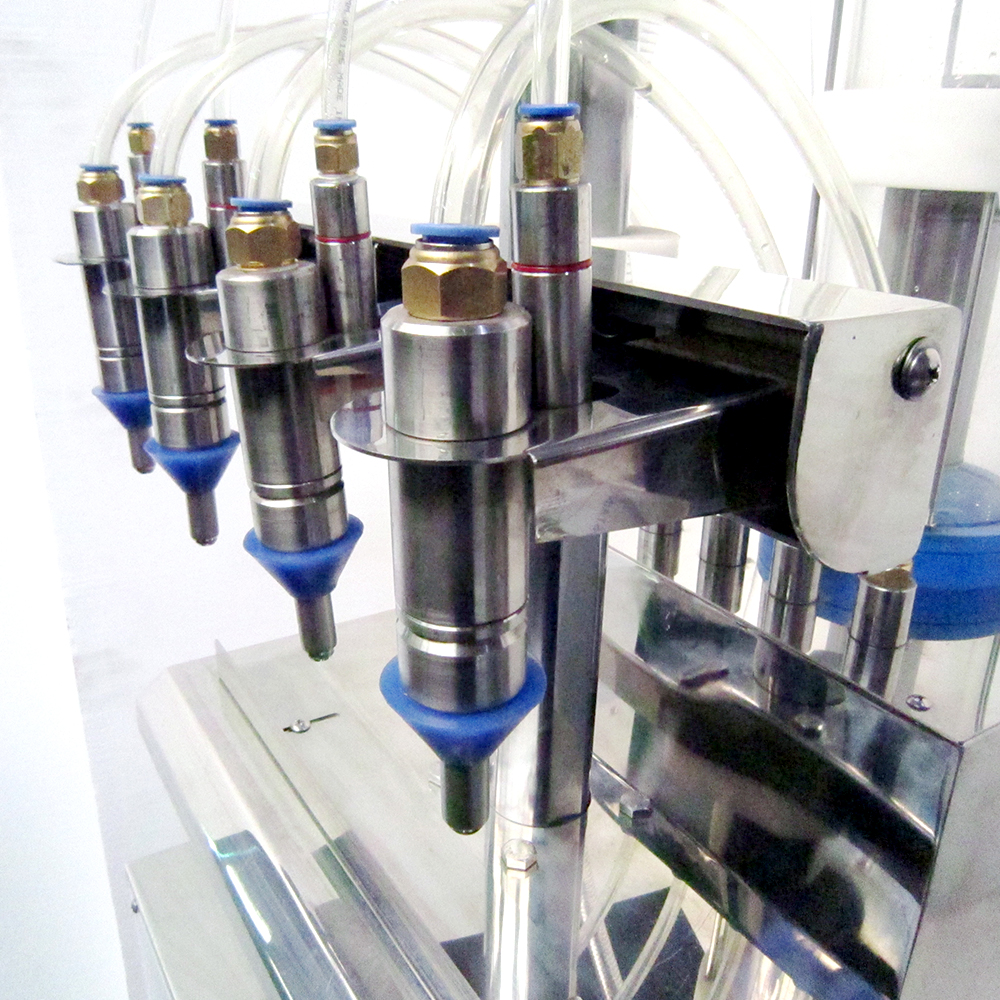

노즐이 상하로 작동이 되므로 용량을 다양하게 충진할 수 있습니다.

폭넓은 용기 범용성

용기에 맞는 주문제작으로 다양한 충진이 가능합니다.

연속작업 가능

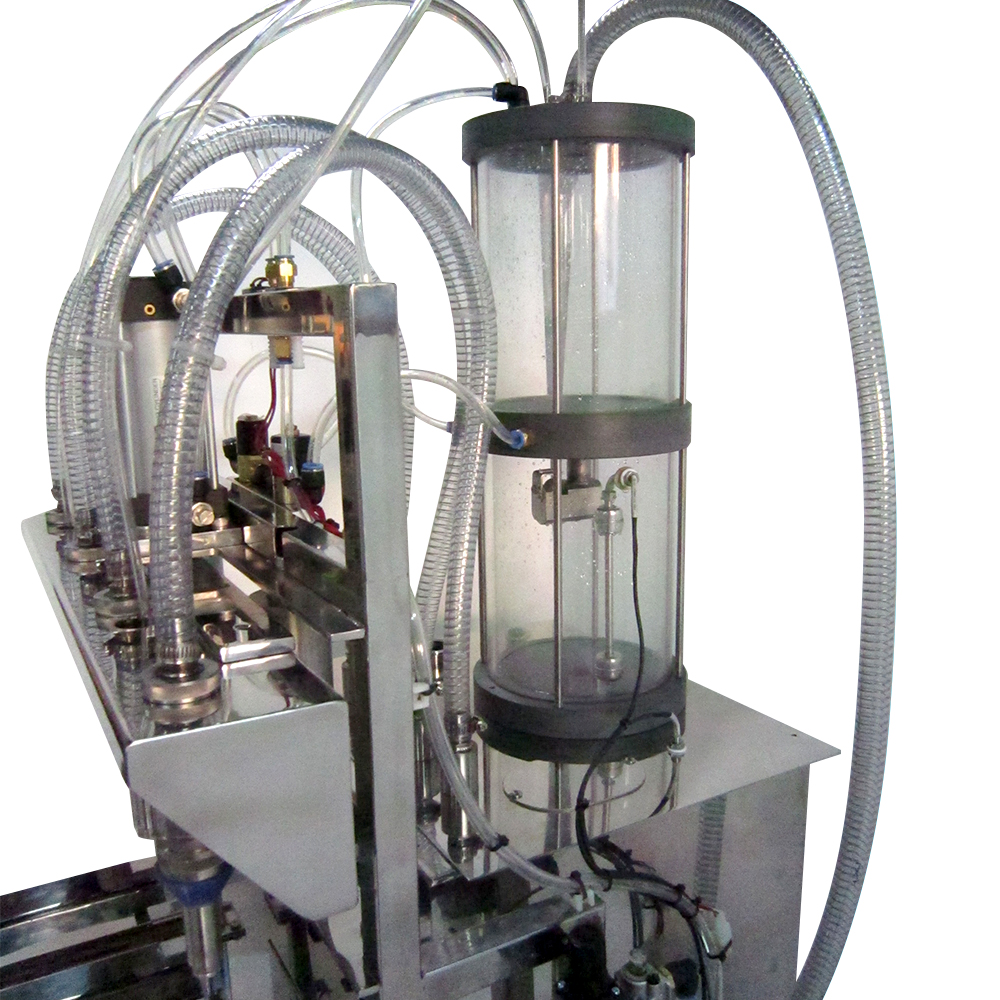

충진시 드레인되는 거품을 자동으로 서비스탱크로 되돌리는 시스템으로 연속작업이 가능 합니다.

How to use사용 방법

01
전원을 켜면 다음과 같이 터치 화면이 나옵니다.
02

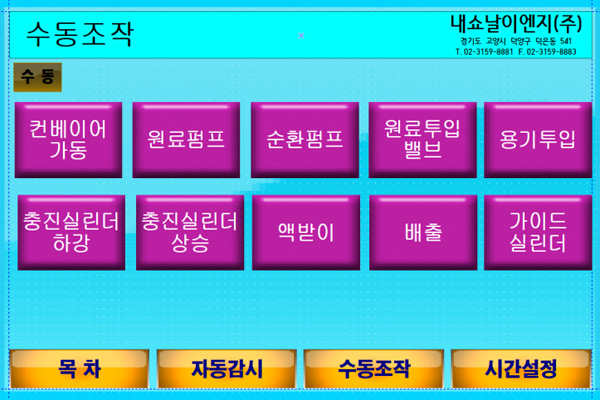

터치화면에서 수동조작을 터치합니다.

수동조작 터치 후 원료 이동탱크를 호스 카플러에 연결하고 밸브를 열고 원료펌프를 가동합니다.

03
원료가 만수위에 차면 펌프가 자동으로 멈춥니다.

탱크에 달려있는 밸브를 열고 원료가 노즐까지 오면 공병4개를 노즐위치에 놓고 수동으로 노즐 다운 합니다. 노즐이 내려와 용기에 원료가 들어가면 자동으로 드레인됩니다.

04

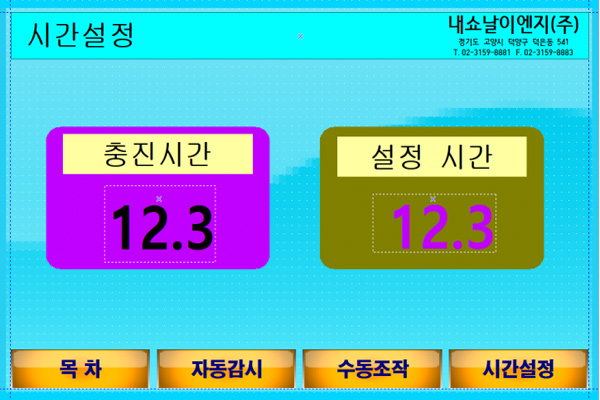

충진시간을 설정합니다.

터치스크린에서 시간 조절을 하여 충진 시간을 설정합니다.
세병기에 용기가 공급되면 OP판넬 스위치를 자동으로 놓습니다. 용기가 공급되면서 충진이 시작됩니다.

05
충진중 확인사항

- 각 위치의 센서가 정위치에 있는지 확인합니다.
- 용기 내에 거품이 발생하는데 충진시간이 부족하면 시간을 늘려 주어야 합니다.
- 컨베이어의 속도조절은 전장박스 내에 있는 인버터의 볼륨으로 조절합니다.
- 서비스탱크의 수위 조절은 탱크 내의 볼센서에 의해 자동 조절되며 펌프에 에어가 차면 이송이 안되므로 에어를 뺴주어야 합니다.
- 보조 탱크는 거품을 수집하기 위한 장치이므로 거품이 없어지면 서비스탱크로 이동합니다.

06

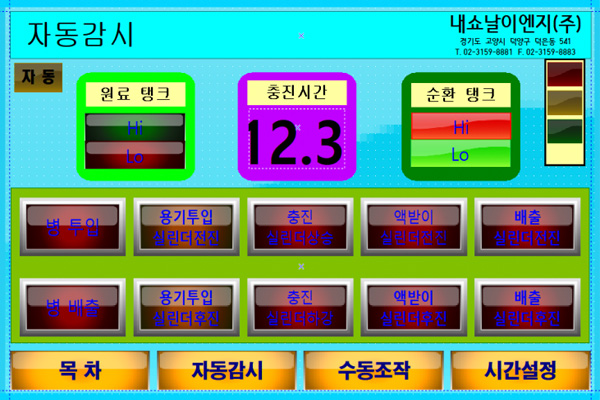

자동감시를 터치합니다.

05번의 조건이 완료되면 터치화면을 자동감시에 놓습니다.
