피스톤식 충진기

Filling machine (Piston type)
  • 사이즈125 * 139 * 219 cm (가로 * 세로 * 높이)
  • 노즐수2~8 개
  • 전원단상 220 v
  • 에어4~5 ㎏/㎠
  • 생산케파24 BPM
  • 충진방식피스톤 분주식

Features 제품의 특징

다양한 액상 충진 가능

저점도에서 고점도 원료까지 다양한 충진이 가능합니다.

폭넓은 용기 범용성

용기에 맞는 주문제작으로 다양한 충진이 가능합니다.

간편한 용량 조절

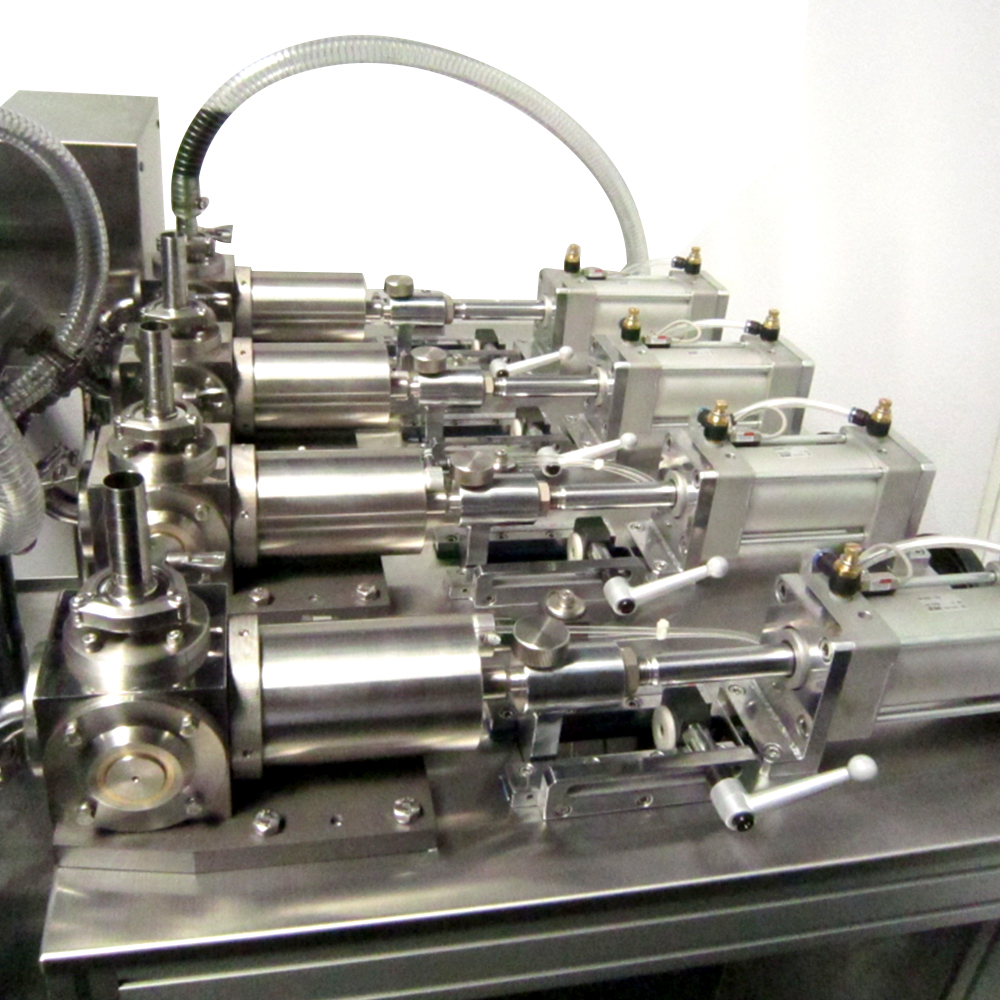

피스톤의 높이조절 가이드가 설치되어 있어, 다양한 용기와 용량 조절이 가능합니다.

사용의 편리성

직선연결 방식으로서 별도의 공급라인이 필요없습니다.

How to use사용 방법

01
전원을 켜면 다음과 같이 터치 화면이 나옵니다.
02
터치화면에서 수동조작을 터치합니다.

수동조작 터치 후 원료 이동탱크를 호스 카플러에 연결하고 밸브를 열고 원료펌프를 가동합니다.

03
원료가 만수위에 차면 펌프가 자동으로 멈춥니다.

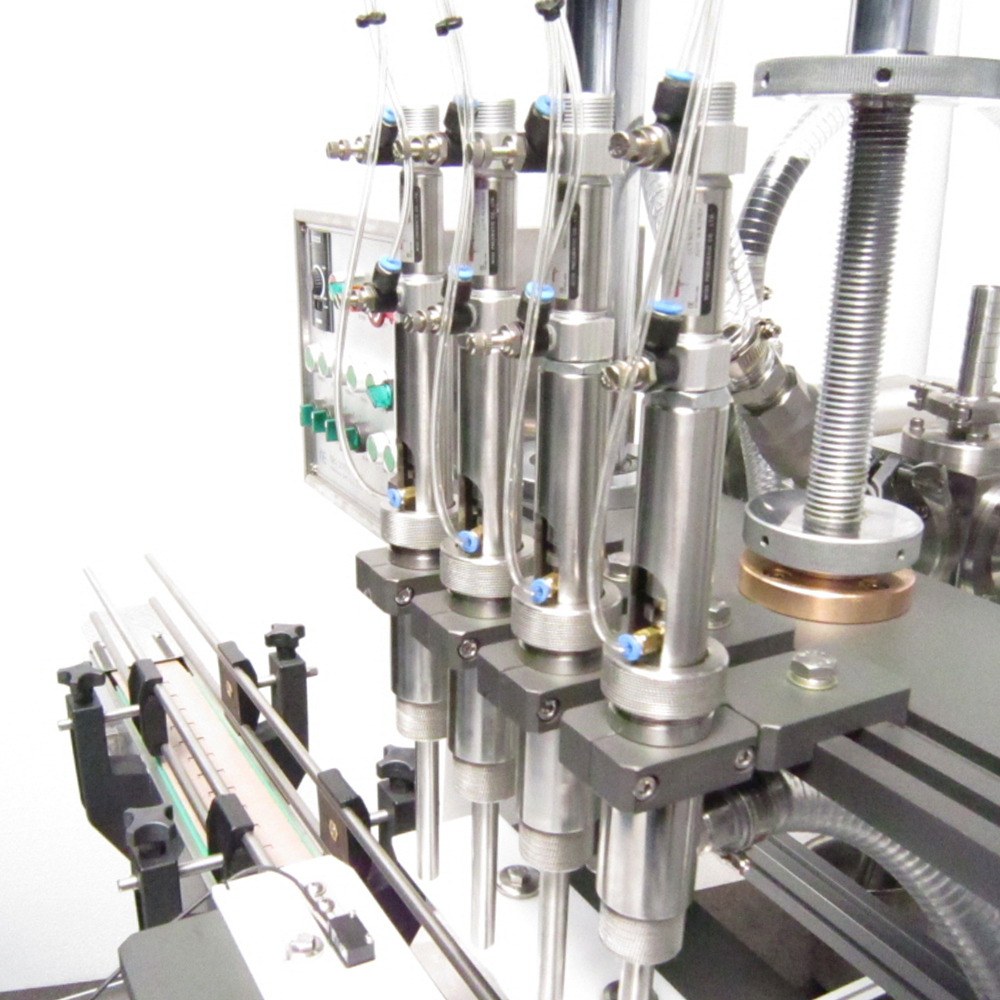

탱크에 달려있는 밸브를 열고 원료가 노즐까지 오면 공병4개를 노즐위치에 놓고 수동으로 노즐 다운 합니다. 노즐이 내려와 용기에 원료가 들어가면 자동으로 드레인됩니다.

04
충진시간을 설정합니다.

터치스크린에서 시간 조절을 하여 충진 시간을 설정합니다.
세병기에 용기가 공급되면 OP판넬 스위치를 자동으로 놓습니다. 용기가 공급되면서 충진이 시작됩니다.

05
충진중 확인사항

- 각 위치의 센서가 정위치에 있는지 확인합니다.
- 용기 내에 거품이 발생하는데 충진시간이 부족하면 시간을 늘려 주어야 합니다.
- 컨베이어의 속도조절은 전장박스 내에 있는 인버터의 볼륨으로 조절합니다.
- 서비스탱크의 수위 조절은 탱크 내의 볼센서에 의해 자동 조절되며 펌프에 에어가 차면 이송이 안되므로 에어를 뺴주어야 합니다.
- 보조 탱크는 거품을 수집하기 위한 장치이므로 거품이 없어지면 서비스탱크로 이동합니다.

06
자동감시를 터치합니다.

05번의 조건이 완료되면 터치화면을 자동감시에 놓습니다.
